ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:08:09
整備中の薄井機…
タイマーのチューンナップを始めました
元の状態…
MKが使っているのとはアームの掛け方がちょっと違ってました
タイマー自体は後期型の4枚ディスクを３枚に改造したものでカタカタに真鍮の分銅が付いているタイプ
そして、DT用の渦巻きスリーブは、真鍮製に取り替えてあります
スタートボタンのストッパーははずされていて…
いろいろと、改造した箇所がありますが、タイマーはFFにとっては心臓部なので、MK流にチューンすることにしました
現在は、機械式タイマーより電子タイマーが主流ですが、信頼性のあるゼーリッヒタイマーですから…
（MKは現在もF1Cでこのタイマーを愛用しています）
MK的には、きちんと整備されていれば、トラブルの少ないこのタイマーが一番です(笑)
Re: ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:27:08
まずは、エンジンカットのアームとディスクの改造…
純正は1.2ｍｍのピアノ線ですが、エンジンとブレーキ…そしてキャブの蓋…とテンションが増しているので、1.6ｍｍに取り替え…
そして、ディスクもアームの掛りを確実にするために、溝を変更…もちろんずれ防止のストッパーも…
こうすることで、上昇中にアームが外にズレて外れることを防止しています
薄井機のタイマーと同時にもう１台…
予備のタイマーも同時進行で…
Re: ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:34:34
次にDT他のアーム…
薄井機は、純正0.9ｍｍを1.0ｍｍに取り替えてありました。
これも、薄井さんの技なのですが、0.9ｍｍの純正アームは焼き入れが強く、折れてしまう場合があり、1.0ｍｍに太くして普通のピアノ線にしてありました。
そこで、全取り替え…
ラインがアームの根元に食い込まないように、真鍮ハトメを加工してハンダ付け…
地味な作業ですが、ここが大事です
Re: ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:38:44
アームの横ズレ防止用ガイド…
L型のアルミアングルを削って製作…
これも、強いテンション対策です
Re: ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:43:25
そして、取付…
強いテンションでアームが外れて、跳ね返りがディスクに引っかからないようにシリコンパイプでクッション…
これも、絶対やっておくべき対策です…
U：薄井機用
M：予備
ネジ巻きの部分も蝶ネジを取り去り、通穴に変えて別のネジ巻き金物で巻く形にして…
スタートボタンのストッパーは、スクラップ部品の流用で…
Re: ゼーリッヒタイマーのチューンナップ
- MK
2025/12/18 (Thu) 09:57:22
アームの取付部品は、裏からしっかりビス止め…
元はアルミリベットでしたが、経年で緩むので…
つまらないことにこだわっていますが、長年にわたるゼーリッヒタイマーとの付き合いの中で生まれたノウハウです
ラインの掛け方も一番上をバント+ラダー
２番目をVIS解除
に変えるつもりです。
その方が２番目のアームが一番上のディスクに引っかかるリスクが低減します
ここまでやっておけばトラブルを回避できます！（MK流）
12.14飛行会 - MK
2025/12/14 (Sun) 21:54:42
午前中は、雨模様…そして超寒い
でも、メンバーが集まりました

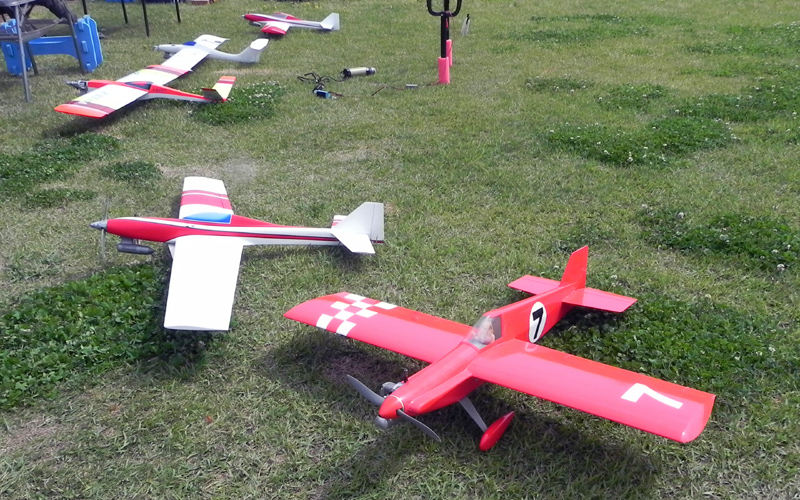

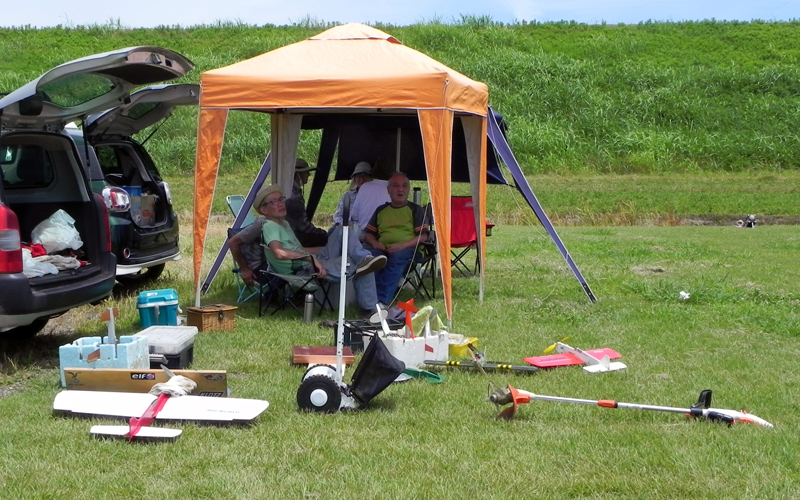

今日の風景…
Re: 12.14飛行会 - MK
2025/12/14 (Sun) 21:56:12
同時飛行も
Re: 12.14飛行会 - MK
2025/12/14 (Sun) 21:57:17
TSさんのミサイル？(笑)
Re: 12.14飛行会 - MK
2025/12/14 (Sun) 22:00:14
MKはこれを持っていきましたが…
輸送途中で…主翼が振動で破れた(笑)
飛行できませんでした
飛ばすには、透明フィルムを貼るしかないか(笑)
Re: 12.14飛行会 - MK
2025/12/14 (Sun) 22:06:06
Y沼さんから次の課題図面をいただきました
国産09エンジンで作るレーサー…
楽しそうです
Re: 12.14飛行会 - MK
2025/12/15 (Mon) 18:46:44
帰りは、温かい物が欲しくなって…
佐野名物「耳うどん」
冷えた体に…浸みました(笑)
F1C優勝…祝勝会 - MK
2025/12/14 (Sun) 20:36:12
今日は…K平さんの日本選手権優勝祝勝会がありました…
12月号は、すでに発刊されているので…号外です(笑)
Re: F1C優勝…祝勝会 - MK
2025/12/14 (Sun) 20:37:56
号外の発刊は、初めてです！
Re: F1C優勝…祝勝会 - MK
2025/12/14 (Sun) 20:39:02
K平さんの笑顔に、乾杯！
2025/11/24 (Mon) 11:27:47
昨日のFICフライオフではK平さんが制したとの事。
14日 日曜日を予定しています。
Re: 12月の飛行会は - MK
2025/11/24 (Mon) 12:56:32
K平さん…おめでとう!
やりましたね！
画像は、JMAフリーフライトのHPから引用させていただきました。
http://www.jmaf.jp/ff/jchamp.html
Re: 12月の飛行会は - MK
2025/11/24 (Mon) 18:43:06
14日 日曜日 了解です
それまでに、腰痛を何とかしないと…
Re: 12月の飛行会は - ◯●
2025/11/24 (Mon) 21:00:40
Ｋ平さん、持ってますネェ～～ 素晴らしい！
俺はＦ２Ｂドベでした（爆）
Re: 12月の飛行会は - MK
2025/12/07 (Sun) 20:33:40
スレッドが埋もれたので上げておきます
これを持っていきます
Re: 12月の飛行会は - ◯●
2025/12/07 (Sun) 21:31:57
大将、スタント機ですか？
Re: 12月の飛行会は - MK
2025/12/07 (Sun) 21:52:41
胴体しかさわれない、セミスケール機です(笑)
Re: 12月の飛行会は - MK
2025/12/11 (Thu) 17:22:39
天気が、ちょっと心配…
雨マークが付いてます。
Re: 12月の飛行会は - BBC
2025/12/12 (Fri) 22:57:20
地震が無いと いいんだけど ？ ？ －－ 青森 ～ 三陸 の、余波で、関東が引きずられていないと良いのだけれど。
こちら ( 浜松地域 ) までは、揺れは届いていません 。
